引 言

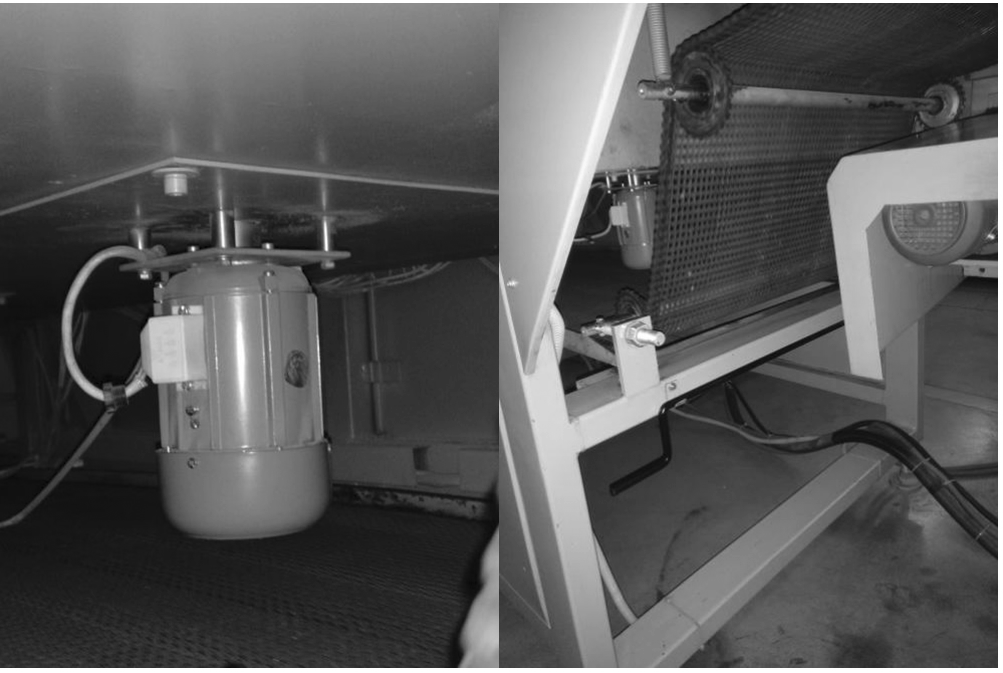

近年來，包裝機熱風電機應用范圍不斷擴大，并為應用行業帶來了便利，大大提高工作效率。 由于包裝機熱風電機應用要求不斷提高，因此，應結合具體需求改進設備連接方式，以 此降低勞動者工作強度，不斷提高包裝機熱風電機利用率。 在這一過程中，能夠拓展研究人員思路，為設備改進提供理論支持和實踐指導，最終降低企業成本、提高企業經濟效益。 本文首先針對改進方案論證分析， 接下來探究電機軸連接方式具體設計，以便為包裝機熱風電機連接方式改進奠定良好基礎。改進設計前， 物流中心分揀車間的包裝機熱風電機的安裝結構形式如圖 1 所示。

圖 1

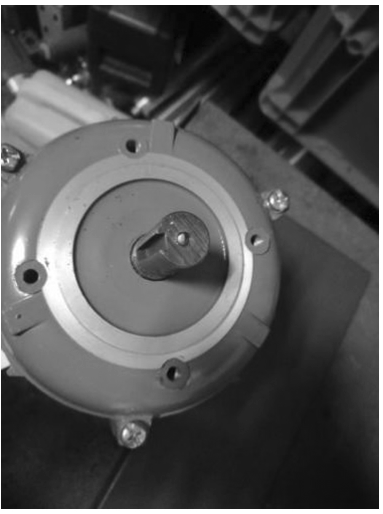

由圖 1 可知，包裝機熱風電機處于包裝機中部，且有鏈板擋住，操作人員需平躺地面操作，操作空間狹小，更換難度大， 4 顆螺栓解除后，包裝機與風扇之間通過軸和鍵連接（見圖 2）， 在高溫狀況下鍵變形后通常卡死在里面， 給拆除帶來了極大的困難，加上空間小，難以發力，因此導致更換時間長。

1. 改進方案論證

在與其他地州市公司以及外省份其他物流中心交流中發現，由于科盛包裝機占據了全國煙草 70%的市場，導致熱風電機更換困難在全國各地?zé)煵菸锪髦行亩加谐霈F(xiàn)， 但是包括科盛公司都沒有較好的解決方案，有鑒于此，科盛在今年推出了熱風電機在側端的包裝機，但是帶來的問題是風扇不在底部， 送風不能有效的擴散到全部范圍，風量和熱度都會減少。 并且成本過高，結構復雜，最主要是得更換整臺包裝機，帶來了極大的浪費。

通過機修人員長期的時間和技術人員的摸索， 設計小組認為問題的根結在于電機軸和風扇連接后里面的鍵會熱變形卡死，導致難以取出，因此改變連接方式就能有效的解決這個問題。

2. 電機軸連接方式設計

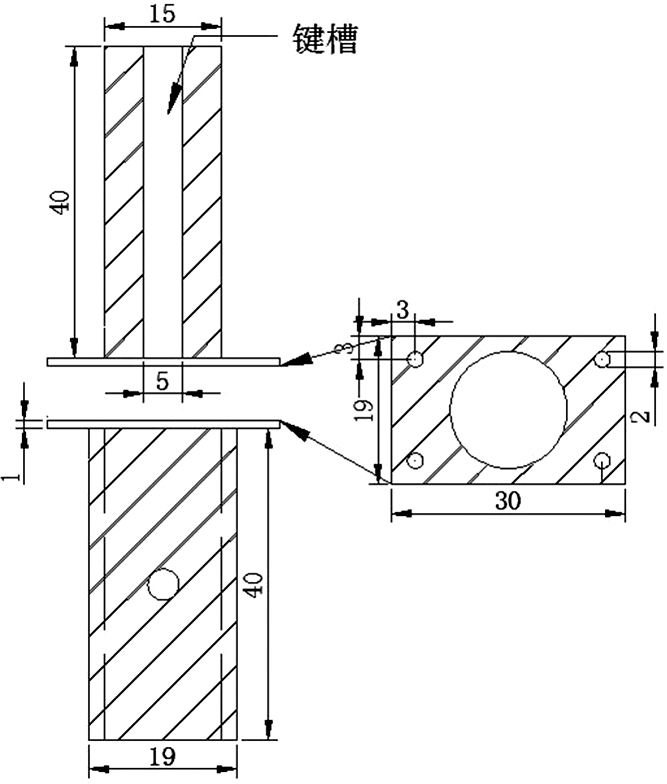

改進設計的包裝機熱風電機連接于固定主體， 組成部件包括電機、鋼珠、固定主體、緊定螺釘、卡板槽、螺旋彈簧、電機按照法蘭盤、固定卡板、導向定位銷等。 其中，定位銷連接固定主體，法蘭盤孔徑配合定位；卡板槽連接焊接主體。 法蘭盤總成安裝的過程中，將預裝配固定于卡板槽，此時推動卡板，使其與法蘭盤保持斜面， 直到鋼球適當限位。 電機拆卸的過程中，外向推動卡板，直到法蘭盤脫離。 經過反復設計，最終確定有兩個套筒分別連接電機軸和風扇， 然后通過螺絲將兩部分緊固，拆卸的時候只需拆卸螺絲即可分離，套筒樣式如圖 3。
